Hệ thống Heat Pump trong công nghiệp đang trở thành một trong những giải pháp hiệu quả giúp doanh nghiệp tiết kiệm năng lượng, giảm chi phí vận hành và tận dụng nguồn nhiệt dư trong quá trình sản xuất. Thay vì sử dụng trực tiếp điện hoặc nhiên liệu hóa thạch để tạo ra nhiệt, Heat Pump có khả năng thu hồi và nâng cấp nguồn nhiệt từ môi trường hoặc nhiệt thải để cung cấp nước nóng, khí nóng hoặc nhiệt cho các quy trình công nghiệp.
Trong bối cảnh các nhà máy ngày càng quan tâm đến hiệu quả năng lượng và giảm phát thải CO₂, việc ứng dụng bơm nhiệt công nghiệp (Industrial Heat Pump) đang được xem là một hướng đi tiềm năng cho nhiều ngành sản xuất.
Heat Pump công nghiệp là hệ thống sử dụng nguyên lý nhiệt động lực học để di chuyển nhiệt từ một nguồn nhiệt có nhiệt độ thấp sang nơi có nhiệt độ cao hơn.
Khác với lò hơi hoặc điện trở gia nhiệt, Heat Pump không tạo ra nhiệt hoàn toàn từ điện năng mà chủ yếu sử dụng điện để vận hành máy nén và các thiết bị phụ trợ, sau đó khai thác nhiệt từ:
Nhờ đó, một hệ thống Heat Pump có thể cung cấp lượng nhiệt lớn hơn nhiều lần so với lượng điện năng tiêu thụ.
Ví dụ: Với 1 kWh điện, một hệ thống Heat Pump có thể cung cấp khoảng 3–5 kWh nhiệt trong điều kiện vận hành phù hợp. Chỉ số này thường được đánh giá thông qua COP (Coefficient of Performance).
Trong nhiều nhà máy, nhiệt năng chiếm tỷ trọng lớn trong tổng mức tiêu thụ năng lượng. Các nguồn nhiệt thường được sử dụng để:
Phương pháp truyền thống thường sử dụng gas, dầu, than, điện trở hoặc lò hơi.
Trong khi đó, Heat Pump có thể tận dụng nhiệt thải sẵn có trong nhà máy để tạo ra nguồn nhiệt hữu ích.
Điều này mang lại ba lợi ích lớn:
Tiết kiệm năng lượng → giảm chi phí vận hành → giảm phát thải.

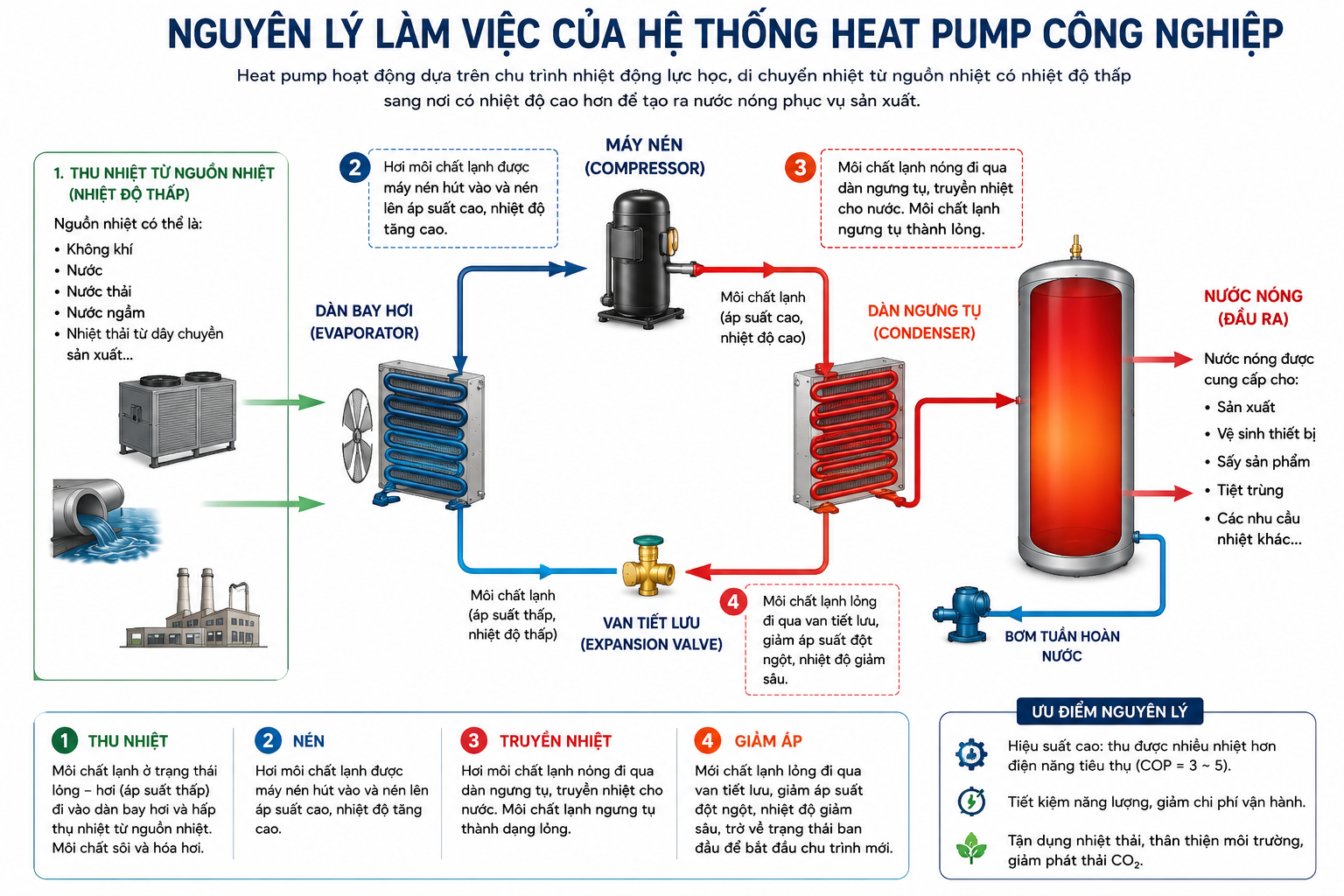

Về cơ bản, Heat Pump công nghiệp hoạt động tương tự hệ thống điều hòa nhưng được thiết kế để thu nhiệt và cung cấp nhiệt cho quá trình sản xuất.
Chu trình nhiệt động lực học gồm 4 quá trình chính:
Môi chất lạnh đi qua dàn bay hơi và hấp thụ nhiệt từ nguồn nhiệt.
Nguồn nhiệt có thể là:
Môi chất lạnh chuyển từ trạng thái lỏng sang hơi.
Máy nén hút môi chất lạnh dạng hơi và nén lên áp suất cao.
Khi áp suất tăng, nhiệt độ của môi chất cũng tăng đáng kể.
Môi chất nóng đi qua bộ trao đổi nhiệt và truyền nhiệt cho môi chất cần gia nhiệt, chẳng hạn như nước.
Nước lạnh đi vào có thể được gia nhiệt lên nhiệt độ cao để phục vụ sản xuất.
Môi chất lạnh đi qua van tiết lưu, giảm áp suất và nhiệt độ trước khi quay trở lại dàn bay hơi.
Chu trình tiếp tục lặp lại.

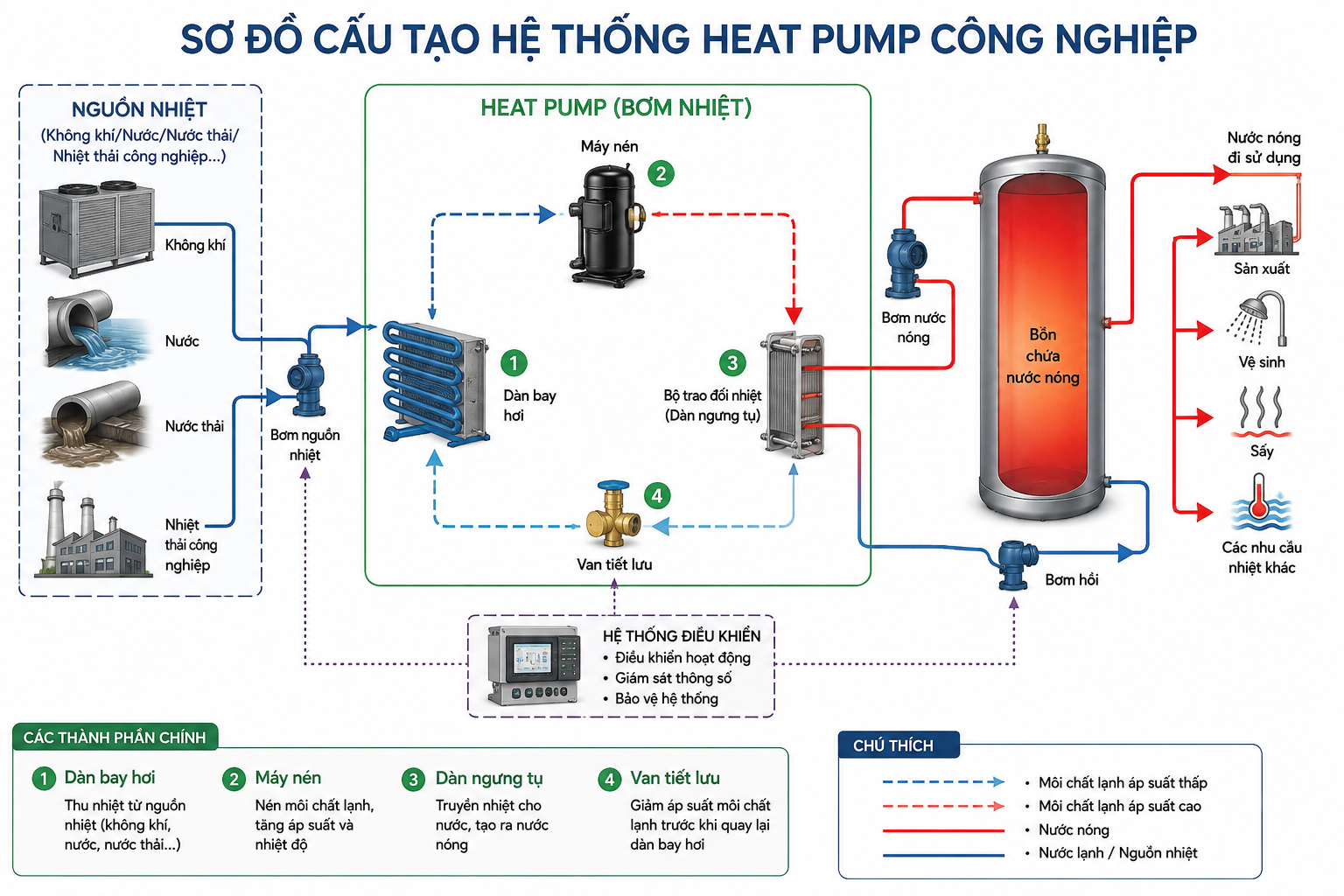

Một hệ thống Heat Pump công nghiệp có thể được thiết kế theo nhiều cấu hình khác nhau tùy thuộc vào nguồn nhiệt và yêu cầu của nhà máy.
Một cấu hình cơ bản có thể gồm:
Nguồn nhiệt → Bộ trao đổi nhiệt → Heat Pump → Bồn nước nóng → Hệ thống sử dụng nhiệt
Ví dụ với hệ thống sử dụng nhiệt thải:
Nhiệt thải → Heat Pump → Nâng nhiệt → Bồn tích nhiệt → Thiết bị sản xuất
Trong đó:
Một hệ thống Heat Pump công nghiệp thường bao gồm các thành phần chính sau:
Máy nén là một trong những thiết bị quan trọng nhất của Heat Pump.
Nhiệm vụ chính là nén môi chất lạnh từ áp suất thấp lên áp suất cao, đồng thời làm tăng nhiệt độ môi chất.
Đối với hệ thống công nghiệp, máy nén cần được lựa chọn dựa trên:
Dàn bay hơi là nơi Heat Pump thu nhiệt từ nguồn nhiệt.
Tùy thiết kế, nguồn nhiệt có thể là:
Trong các nhà máy có nguồn nhiệt thải ổn định, Heat Pump có thể tận dụng nguồn nhiệt này để nâng nhiệt lên mức cao hơn.
Bộ trao đổi nhiệt có nhiệm vụ truyền nhiệt từ môi chất lạnh sang nước hoặc môi chất công nghệ.
Đây là thành phần rất quan trọng vì ảnh hưởng trực tiếp đến:
Van tiết lưu làm giảm áp suất môi chất lạnh trước khi môi chất đi vào dàn bay hơi.
Thiết bị này giúp điều chỉnh lưu lượng môi chất và duy trì chu trình nhiệt ổn định.
Đối với các hệ thống cần sử dụng nước nóng liên tục, bồn tích nhiệt giúp:
Dung tích bồn phụ thuộc vào công suất Heat Pump và nhu cầu sử dụng nhiệt của nhà máy.
Một trong những ưu điểm lớn nhất của Heat Pump là khả năng tận dụng nhiều nguồn nhiệt khác nhau.
Heat Pump hấp thụ nhiệt từ không khí bên ngoài và nâng lên nhiệt độ cao hơn.
Ưu điểm là cấu tạo tương đối đơn giản, dễ triển khai.
Nước có nhiệt độ tương đối ổn định có thể trở thành nguồn nhiệt rất tốt cho Heat Pump.
Ví dụ:
Đây là một trong những ứng dụng có giá trị kinh tế cao.
Thay vì thải nhiệt ra môi trường, doanh nghiệp có thể thu hồi nguồn nhiệt này và sử dụng Heat Pump để nâng nhiệt.
Nhiệt thải → Heat Pump → Nước nóng → Sản xuất
Heat Pump có thể được sử dụng trong nhiều ngành sản xuất khác nhau.
Heat Pump có thể cung cấp nước nóng cho:
Ứng dụng trong:
Heat Pump có thể cung cấp nhiệt cho:
Các nhà máy chế biến thủy sản có nhu cầu lớn về nước nóng để:
Heat Pump có thể kết hợp với hệ thống thu hồi nhiệt để tận dụng nhiệt dư từ dây chuyền lạnh.
Heat Pump có thể được sử dụng cho:
Một trong những mô hình đáng chú ý nhất là Heat Pump thu hồi nhiệt.
Trong một nhà máy thường tồn tại đồng thời hai nhu cầu:
Nhu cầu làm lạnh + nhu cầu gia nhiệt.
Ví dụ, một hệ thống lạnh thải ra một lượng nhiệt đáng kể trong quá trình ngưng tụ.
Thay vì đưa toàn bộ lượng nhiệt này ra môi trường, hệ thống có thể thu hồi và sử dụng cho:
Gia nhiệt nước → vệ sinh → sản xuất → sấy → các nhu cầu nhiệt khác.
Khi kết hợp đúng cách, Heat Pump có thể giúp nhà máy tận dụng năng lượng hiệu quả hơn rất nhiều so với việc sử dụng riêng biệt hệ thống lạnh và hệ thống gia nhiệt.
Đây là một trong những câu hỏi được quan tâm nhiều nhất khi đầu tư hệ thống.
Câu trả lời là có thể, nhưng mức tiết kiệm phụ thuộc vào điều kiện thực tế.
Hiệu suất Heat Pump thường được đánh giá bằng COP:
COP = Công suất nhiệt đầu ra / Công suất điện tiêu thụ
Ví dụ:
Heat Pump tiêu thụ:
100 kW điện
và cung cấp:
400 kW nhiệt
thì:
COP = 400 / 100 = 4
Điều này có nghĩa hệ thống cung cấp 4 đơn vị nhiệt cho mỗi 1 đơn vị điện tiêu thụ.
Tuy nhiên, COP thực tế thay đổi theo:
Do đó, không nên chỉ dựa vào một con số COP quảng cáo mà cần đánh giá theo điều kiện vận hành thực tế của nhà máy.
| Tiêu chí | Heat Pump công nghiệp | Lò hơi |
|---|---|---|
| Nguồn năng lượng | Chủ yếu điện + nhiệt môi trường/nhiệt thu hồi | Gas, dầu, than hoặc điện |
| Hiệu suất sử dụng năng lượng | Cao trong điều kiện phù hợp | Phụ thuộc công nghệ |
| Khí thải tại chỗ | Rất thấp đối với Heat Pump điện | Có thể phát sinh khí thải |
| Bảo trì | Tương đối đơn giản | Yêu cầu quản lý và bảo trì cao |
| Thu hồi nhiệt | Rất phù hợp | Có thể nhưng phức tạp hơn |
| Nhiệt độ đạt được | Phụ thuộc công nghệ | Có thể đạt nhiệt độ rất cao |
| Tự động hóa | Cao | Cao |
| Khả năng kết hợp năng lượng tái tạo | Tốt | Hạn chế hơn |
Tuy nhiên, Heat Pump không phải lúc nào cũng thay thế hoàn toàn được lò hơi.
Đối với những quy trình cần nhiệt độ rất cao, doanh nghiệp có thể cần kết hợp:
Heat Pump + lò hơi + hệ thống thu hồi nhiệt
để tối ưu hiệu quả năng lượng và chi phí đầu tư.
Để lựa chọn đúng công suất Heat Pump, không nên chỉ dựa vào diện tích nhà xưởng.
Cần xác định ít nhất các thông số:
Cần đánh giá:
Chi phí đầu tư → điện năng tiêu thụ → chi phí vận hành → chi phí bảo trì → thời gian hoàn vốn.
Một dự án Heat Pump công nghiệp nên được thực hiện theo các bước:
Bước 1: Khảo sát nhu cầu nhiệt.
Bước 2: Xác định nguồn nhiệt có thể khai thác.
Bước 3: Đo nhiệt độ và lưu lượng thực tế.
Bước 4: Tính toán tải nhiệt.
Bước 5: Lựa chọn công suất Heat Pump.
Bước 6: Thiết kế đường ống và bộ trao đổi nhiệt.
Bước 7: Thiết kế bồn tích nhiệt.
Bước 8: Thiết kế hệ thống điều khiển.
Bước 9: Tính toán mức tiêu thụ điện.
Bước 10: Phân tích hiệu quả kinh tế và thời gian hoàn vốn.
Heat Pump có khả năng cung cấp lượng nhiệt lớn với mức tiêu thụ điện thấp hơn so với nhiều phương pháp gia nhiệt trực tiếp.
Nguồn nhiệt vốn bị thải bỏ có thể trở thành nguồn năng lượng hữu ích.
Khi được thiết kế phù hợp, Heat Pump có thể giúp giảm nhu cầu sử dụng nhiên liệu cho quá trình gia nhiệt.
Đặc biệt khi sử dụng nguồn điện có tỷ trọng năng lượng tái tạo cao, Heat Pump có thể góp phần giảm phát thải carbon.
Hệ thống có thể tích hợp:
Bên cạnh những ưu điểm, Heat Pump cũng có một số hạn chế cần xem xét.
Chi phí đầu tư ban đầu: Hệ thống công suất lớn có thể cần vốn đầu tư đáng kể.
Giới hạn nhiệt độ: Không phải Heat Pump nào cũng đáp ứng được nhiệt độ rất cao.
Phụ thuộc vào nguồn nhiệt: Hiệu suất sẽ giảm nếu nguồn nhiệt đầu vào không ổn định hoặc có nhiệt độ quá thấp.
Yêu cầu thiết kế chính xác: Việc lựa chọn sai công suất hoặc sai điều kiện vận hành có thể làm giảm hiệu suất và tăng thời gian hoàn vốn.
Vì vậy, thiết kế Heat Pump công nghiệp cần dựa trên dữ liệu vận hành thực tế, thay vì chỉ lựa chọn thiết bị dựa trên công suất danh nghĩa.
Trong xu hướng chuyển đổi năng lượng và giảm phát thải, Heat Pump được kỳ vọng tiếp tục phát triển mạnh trong lĩnh vực công nghiệp.
Các xu hướng đáng chú ý gồm:
Đặc biệt, mô hình Heat Pump + thu hồi nhiệt + năng lượng tái tạo có thể trở thành một giải pháp quan trọng trong quá trình nâng cao hiệu quả sử dụng năng lượng của nhà máy.
Hệ thống Heat Pump trong công nghiệp không chỉ đơn thuần là thiết bị cung cấp nước nóng mà có thể trở thành một phần quan trọng trong chiến lược tối ưu năng lượng của nhà máy.
Việc tận dụng nhiệt từ không khí, nước, nước thải hoặc nhiệt dư của dây chuyền để tạo ra nguồn nhiệt hữu ích giúp doanh nghiệp có thêm giải pháp giảm tiêu thụ nhiên liệu, giảm chi phí vận hành và hướng tới sản xuất xanh.
Tuy nhiên, hiệu quả của Heat Pump phụ thuộc rất lớn vào nguồn nhiệt, nhiệt độ yêu cầu, tải nhiệt, chế độ vận hành và phương án thiết kế. Vì vậy, trước khi đầu tư, doanh nghiệp nên khảo sát và tính toán đầy đủ để lựa chọn công suất, cấu hình và phương án thu hồi nhiệt phù hợp.
