NƯỚC SIÊU TINH KHIẾT TRONG CÔNG NGHIỆP: TIÊU CHUẨN, ỨNG DỤNG VÀ CÔNG NGHỆ XỬ LÝ
Table of Contents
Nước siêu tinh khiết (Ultrapure Water – UPW) là loại nước được xử lý để loại bỏ ở mức rất cao các chất hòa tan, ion, hạt, chất hữu cơ, vi sinh vật và các tạp chất khác. Đây là nguồn nước đặc biệt quan trọng trong các ngành công nghiệp yêu cầu độ sạch cao như điện tử, bán dẫn, dược phẩm, sản xuất pin, phòng thí nghiệm và một số quy trình công nghệ cao.
Khác với nước tinh khiết thông thường, nước siêu tinh khiết không chỉ được đánh giá dựa trên TDS mà còn phải kiểm soát nhiều thông số như điện trở suất, độ dẫn điện, TOC, silica, ion, hạt và vi sinh.
Nước siêu tinh khiết là nước đã trải qua nhiều công đoạn xử lý nhằm loại bỏ gần như toàn bộ các tạp chất có thể ảnh hưởng đến quy trình sản xuất.
Tên tiếng Anh thường sử dụng là:
Ultrapure Water – UPW
Một hệ thống UPW có thể loại bỏ hoặc kiểm soát:
Điểm quan trọng là không có một thông số duy nhất để xác định nước có phải là nước siêu tinh khiết hay không.
Tùy ngành công nghiệp, tiêu chuẩn nước có thể được xây dựng dựa trên nhiều chỉ tiêu khác nhau.
Hai khái niệm này thường bị nhầm lẫn.
| Tiêu chí | Nước tinh khiết | Nước siêu tinh khiết |
|---|---|---|
| Mức độ xử lý | Cao | Rất cao |
| TDS | Thấp | Cực thấp |
| Ion | Được giảm đáng kể | Kiểm soát ở mức rất thấp |
| Chất hữu cơ | Có thể còn một lượng nhỏ | Kiểm soát rất nghiêm ngặt |
| Hạt | Được loại bỏ phần lớn | Kiểm soát ở mức rất thấp |
| Vi sinh | Có thể kiểm soát | Kiểm soát nghiêm ngặt |
| TOC | Có thể không yêu cầu quá thấp | Thường được kiểm soát chặt |
| Ứng dụng | Sinh hoạt, thực phẩm, sản xuất | Bán dẫn, điện tử, dược phẩm, công nghệ cao |
Vì yêu cầu chất lượng rất cao, hệ thống sản xuất UPW thường phức tạp hơn nhiều so với hệ thống RO thông thường.
Điện trở suất (Resistivity) là một trong những thông số quan trọng nhất khi đánh giá nước có độ tinh khiết ion cao.
Nước càng ít ion hòa tan thì khả năng dẫn điện càng thấp và điện trở suất càng cao.
Trong điều kiện tham chiếu thường sử dụng cho nước siêu tinh khiết, giá trị khoảng 18,2 MΩ·cm ở 25°C thường được xem là mức điện trở suất tối đa lý thuyết của nước tinh khiết về mặt ion.
Độ dẫn điện (Conductivity) có mối quan hệ ngược với điện trở suất.
Nước chứa nhiều ion sẽ dẫn điện tốt hơn.
Ngược lại:
Ion thấp → Độ dẫn điện thấp → Điện trở suất cao
Do đó, hệ thống UPW thường sử dụng cảm biến online để theo dõi độ dẫn điện hoặc điện trở suất liên tục.
TOC – Total Organic Carbon là tổng lượng carbon hữu cơ trong nước.
Đối với nhiều ngành công nghiệp công nghệ cao, TOC cần được kiểm soát ở mức rất thấp vì các chất hữu cơ có thể ảnh hưởng đến sản phẩm hoặc quá trình sản xuất.
Đây là lý do hệ thống UPW thường có thêm các công đoạn xử lý hữu cơ chuyên biệt.
Các hạt rất nhỏ có thể gây ra vấn đề nghiêm trọng trong sản xuất bán dẫn và điện tử.
Một hệ thống UPW cần kiểm soát:
Ngay cả khi nước có độ tinh khiết ion rất cao, vi sinh vật vẫn có thể phát triển hoặc tái nhiễm nếu hệ thống phân phối không được kiểm soát tốt.
Do đó, hệ thống UPW cần quan tâm đến:
Đây là một trong những lĩnh vực có yêu cầu cao nhất về chất lượng nước.
Nước siêu tinh khiết được sử dụng trong nhiều công đoạn như:
Các hạt hoặc ion tồn dư có thể ảnh hưởng đến chất lượng sản phẩm, vì vậy nguồn nước phải được kiểm soát rất nghiêm ngặt.
UPW được sử dụng để làm sạch:
Nước thông thường có thể để lại ion hoặc cặn trên bề mặt sản phẩm.
Các nhà máy sản xuất pin lithium-ion và các công nghệ pin khác cũng có thể sử dụng nguồn nước chất lượng cao trong một số công đoạn sản xuất và vệ sinh.
Yêu cầu chất lượng nước phụ thuộc vào công nghệ và quy trình cụ thể của nhà máy.
Nước là nguyên liệu hoặc tác nhân quan trọng trong nhiều quy trình dược phẩm.
Tuy nhiên, cần phân biệt:
Nước siêu tinh khiết dùng cho công nghệ điện tử không đồng nghĩa với nước dùng trong sản xuất dược phẩm.
Ngành dược có những tiêu chuẩn riêng về:
Vì vậy, hệ thống nước dược phẩm cần được thiết kế theo tiêu chuẩn và mục đích sử dụng cụ thể.
Nước chất lượng rất cao được sử dụng trong:
Tùy phương pháp phân tích, yêu cầu chất lượng nước có thể khác nhau.
Không thể tạo nước siêu tinh khiết chỉ bằng một công nghệ duy nhất.
Một hệ thống UPW thường được thiết kế theo nhiều cấp:
Tiền xử lý → RO → Khử ion → UV → Lọc tinh → Siêu lọc → Vòng tuần hoàn UPW
Tùy yêu cầu, hệ thống có thể sử dụng thêm:

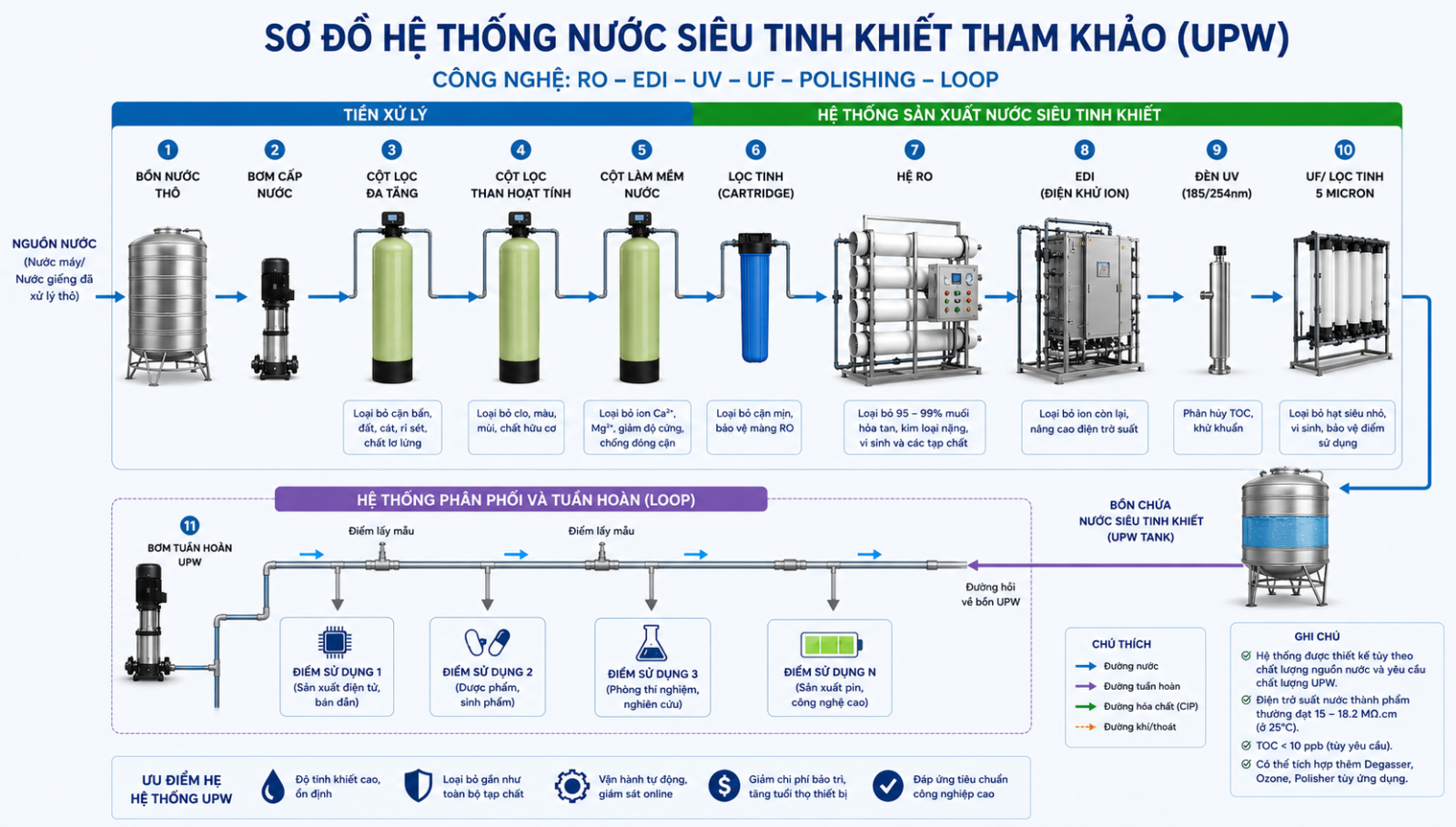

Một hệ thống cơ bản có thể bố trí:
NƯỚC NGUỒN => Bồn nước thô => Lọc đa tầng => Than hoạt tính => Làm mềm / chống cáu cặn => Lọc cartridge => RO => EDI / Mixed Bed => UV => UF / Lọc tinh => BỒN UPW => BƠM TUẦN HOÀN => ĐIỂM SỬ DỤNG => QUAY VỀ BỒN UPW
Hệ thống phân phối thường được thiết kế dạng vòng tuần hoàn (loop) để hạn chế nước bị lưu đọng và giảm nguy cơ tái nhiễm.
RO là công đoạn rất quan trọng nhưng thường chưa đủ để tạo ra nước siêu tinh khiết hoàn chỉnh.
Màng RO có khả năng loại bỏ phần lớn:
Sau RO, nước đã có chất lượng cao hơn rất nhiều so với nước nguồn.
Tuy nhiên, để đạt mức UPW, nước thường cần trải qua các công đoạn xử lý tiếp theo.
Có thể hình dung:
RO = nền tảng quan trọng
EDI/DI + UV + UF + lọc tinh + tuần hoàn = nâng chất lượng lên mức siêu tinh khiết
EDI – Electrodeionization là công nghệ khử ion bằng điện kết hợp với màng trao đổi ion.
EDI thường được sử dụng sau RO để tiếp tục loại bỏ các ion còn lại trong nước.
Một ưu điểm của EDI là có thể vận hành liên tục và không cần tái sinh bằng hóa chất như hệ thống trao đổi ion Mixed Bed truyền thống.
Một cấu hình phổ biến:
RO → EDI → UV → UF
Tuy nhiên, việc sử dụng EDI hay Mixed Bed phụ thuộc vào yêu cầu nước đầu ra và thiết kế toàn hệ thống.
Mixed Bed sử dụng hỗn hợp:
Hai loại nhựa này kết hợp để loại bỏ ion còn lại trong nước.
Ưu điểm:
Nhược điểm:
Trong nhiều hệ thống hiện đại, EDI được sử dụng thay thế hoặc kết hợp với Mixed Bed tùy yêu cầu.
Đèn UV có thể đảm nhiệm những vai trò khác nhau tùy bước xử lý.
Một số hệ thống sử dụng UV để:
UV có thể giúp giảm hoạt động của vi sinh vật trong nước.
UV bước sóng phù hợp có thể được sử dụng để hỗ trợ phân hủy các hợp chất hữu cơ, sau đó các sản phẩm phân hủy được xử lý ở công đoạn tiếp theo.
Do đó, trong hệ thống UPW có thể xuất hiện nhiều vị trí UV khác nhau.
UF – Ultrafiltration có khả năng loại bỏ các hạt rất nhỏ và nhiều dạng tạp chất dạng keo, đồng thời hỗ trợ kiểm soát vi sinh và nội độc tố tùy loại màng.
UF thường được bố trí ở cuối hệ thống trước khi nước được đưa đến điểm sử dụng trong những ứng dụng yêu cầu cao.
Ví dụ:
RO → EDI → UV → UF → Point of Use
Tạo ra nước UPW mới chỉ là một phần của bài toán.
Nếu hệ thống phân phối không được thiết kế đúng, nước có thể bị tái nhiễm.
Một hệ thống phân phối UPW cần quan tâm đến:
Vật liệu đường ống có thể sử dụng các loại phù hợp với yêu cầu hệ thống như PVDF, PFA, PP hoặc inox chuyên dụng, tùy ứng dụng.
Nước siêu tinh khiết có độ tinh khiết rất cao nhưng điều đó không có nghĩa là nước không thể bị nhiễm bẩn trở lại.
Nếu nước đứng lâu trong đường ống:
Do đó, hệ thống UPW thường sử dụng vòng tuần hoàn liên tục.
Sơ đồ:
Bồn UPW → Bơm → Đường ống Loop → Các điểm sử dụng → Quay về bồn
Nước được tuần hoàn liên tục thay vì để tồn đọng trong đường ống.
Do yêu cầu chất lượng cao, hệ thống thường cần theo dõi liên tục nhiều thông số.
Có thể bao gồm:
Tùy ngành sản xuất, hệ thống có thể bổ sung các cảm biến và thiết bị phân tích chuyên dụng khác.
Nước nguồn càng phức tạp thì hệ thống tiền xử lý càng cần được thiết kế kỹ.
Một hệ thống có nhiều thiết bị chưa chắc đã tạo ra nước UPW nếu cấu hình không hợp lý.
Vật liệu không phù hợp có thể gây thôi nhiễm hoặc phát sinh hạt.
Thiết kế loop không tốt có thể tạo ra vùng nước lưu đọng.
UPW cần được kiểm soát liên tục trong suốt quá trình vận hành.
Không nên đồng nhất nước siêu tinh khiết công nghiệp với nước uống.
Mục đích của UPW là đáp ứng yêu cầu của quy trình sản xuất hoặc phân tích.
Một số hệ thống UPW được thiết kế để đạt độ tinh khiết ion cực cao nhưng không nhất thiết được thiết kế theo tiêu chuẩn nước uống.
Ngược lại, nước uống phải đáp ứng các yêu cầu riêng về an toàn sức khỏe và chất lượng theo quy định áp dụng.
Do đó:
Nước siêu tinh khiết ≠ nước uống thông thường.
Chi phí của một hệ thống UPW có thể chênh lệch rất lớn tùy vào:
Đặc biệt, đối với hệ thống cho bán dẫn, điện tử hoặc dược phẩm, chi phí không chỉ nằm ở thiết bị tạo nước mà còn nằm ở hệ thống phân phối, kiểm soát chất lượng và khả năng duy trì độ tinh khiết.
RO rất hiệu quả nhưng trong nhiều ứng dụng UPW, RO chỉ là một công đoạn tiền xử lý quan trọng.
TDS thấp không đồng nghĩa với nước đạt mọi yêu cầu của UPW.
Cần xem xét thêm TOC, hạt, vi sinh, silica, điện trở suất và các chỉ tiêu liên quan.
Nước đạt chất lượng cao tại đầu ra thiết bị nhưng có thể giảm chất lượng trong quá trình lưu trữ và phân phối.
Có thể gây tái nhiễm hoặc thôi nhiễm vào nước.
Đối với những dây chuyền quan trọng, việc theo dõi liên tục giúp phát hiện nhanh sự thay đổi chất lượng nước.
Để thiết kế một hệ thống UPW phù hợp, cần xác định:
Nước máy, nước giếng hoặc nước đã qua xử lý.
Ví dụ:
Xác định rõ:
Điện tử, bán dẫn, dược phẩm, thực phẩm, phòng thí nghiệm hay ngành khác.
Xác định chiều dài loop, số lượng điểm sử dụng và lưu lượng tuần hoàn.
Từ đó mới lựa chọn được cấu hình:
RO → EDI/DI → UV → UF → Loop
hoặc cấu hình phức tạp hơn tùy yêu cầu.
Nước siêu tinh khiết trong công nghiệp đóng vai trò quan trọng đối với những ngành sản xuất yêu cầu kiểm soát nghiêm ngặt các tạp chất trong nước.
Khác với hệ thống lọc nước thông thường, UPW là một hệ thống xử lý tổng thể, bao gồm cả quá trình tạo nước, lưu trữ, phân phối, tuần hoàn và giám sát chất lượng.
Một hệ thống có thể bao gồm:
Tiền xử lý → RO → EDI/Mixed Bed → UV → UF → Bồn UPW → Loop tuần hoàn → Point of Use
Trong đó, mỗi công đoạn đảm nhận một nhiệm vụ riêng nhằm kiểm soát ion, chất hữu cơ, hạt, vi sinh và các tạp chất khác.
Đối với các ngành công nghệ cao, việc thiết kế UPW cần được thực hiện dựa trên yêu cầu chất lượng nước thực tế, đặc tính nguồn nước và quy trình sản xuất, thay vì chỉ lựa chọn thiết bị dựa trên công suất.
