Tìm hiểu hệ thống RO công nghiệp: cấu tạo, nguyên lý hoạt động, công suất, sơ đồ, ứng dụng, cách lựa chọn và những lưu ý khi vận hành, bảo trì.
Table of Contents
Hệ thống RO công nghiệp là giải pháp xử lý nước sử dụng công nghệ thẩm thấu ngược (Reverse Osmosis) để loại bỏ phần lớn muối hòa tan, ion, kim loại, chất rắn hòa tan và nhiều tạp chất trong nước. Công nghệ RO được ứng dụng rộng rãi trong nhà máy, bệnh viện, khách sạn, sản xuất thực phẩm – đồ uống, dược phẩm, điện tử và nhiều ngành công nghiệp khác.
Việc lựa chọn đúng công suất, cấu hình tiền xử lý và số lượng màng RO có vai trò quan trọng trong việc đảm bảo chất lượng nước đầu ra, độ ổn định của hệ thống và chi phí vận hành.
RO công nghiệp là hệ thống xử lý nước sử dụng màng thẩm thấu ngược có kích thước lỗ lọc cực nhỏ. Dưới tác động của áp suất cao, nước được đưa qua màng RO trong khi phần lớn các chất hòa tan và tạp chất bị giữ lại.
Nước sau màng thường được chia thành hai dòng:
Khác với các hệ thống lọc cơ học thông thường, RO có khả năng xử lý cả những chất hòa tan mà cát, than hoạt tính hoặc cartridge không thể loại bỏ hiệu quả.
RO có thể được sử dụng cho nhiều mục đích khác nhau.
Ứng dụng trong các dây chuyền sản xuất nước đóng chai, nước uống và các sản phẩm cần nguồn nước có độ tinh khiết cao.
Nước RO được sử dụng làm nước nguyên liệu hoặc nước phục vụ các công đoạn sản xuất.
Hệ thống RO có thể cung cấp nước chất lượng cao cho các khu vực sử dụng nước lớn.
RO được sử dụng trong một số hệ thống xử lý nước chuyên dụng, tùy theo yêu cầu chất lượng nước của từng thiết bị và quy trình.
Nguồn nước sử dụng trong sản xuất dược phẩm có yêu cầu kiểm soát chất lượng nghiêm ngặt. RO thường được sử dụng như một công đoạn trong hệ thống xử lý nước nhiều cấp.
Nước có độ dẫn điện thấp được sử dụng trong một số công đoạn sản xuất và vệ sinh linh kiện.
RO có thể được sử dụng để giảm TDS và các chất hòa tan trong nước cấp, góp phần hạn chế nguy cơ đóng cặn trong hệ thống.
Một hệ thống RO công nghiệp hoàn chỉnh thường gồm nhiều thiết bị kết hợp với nhau.

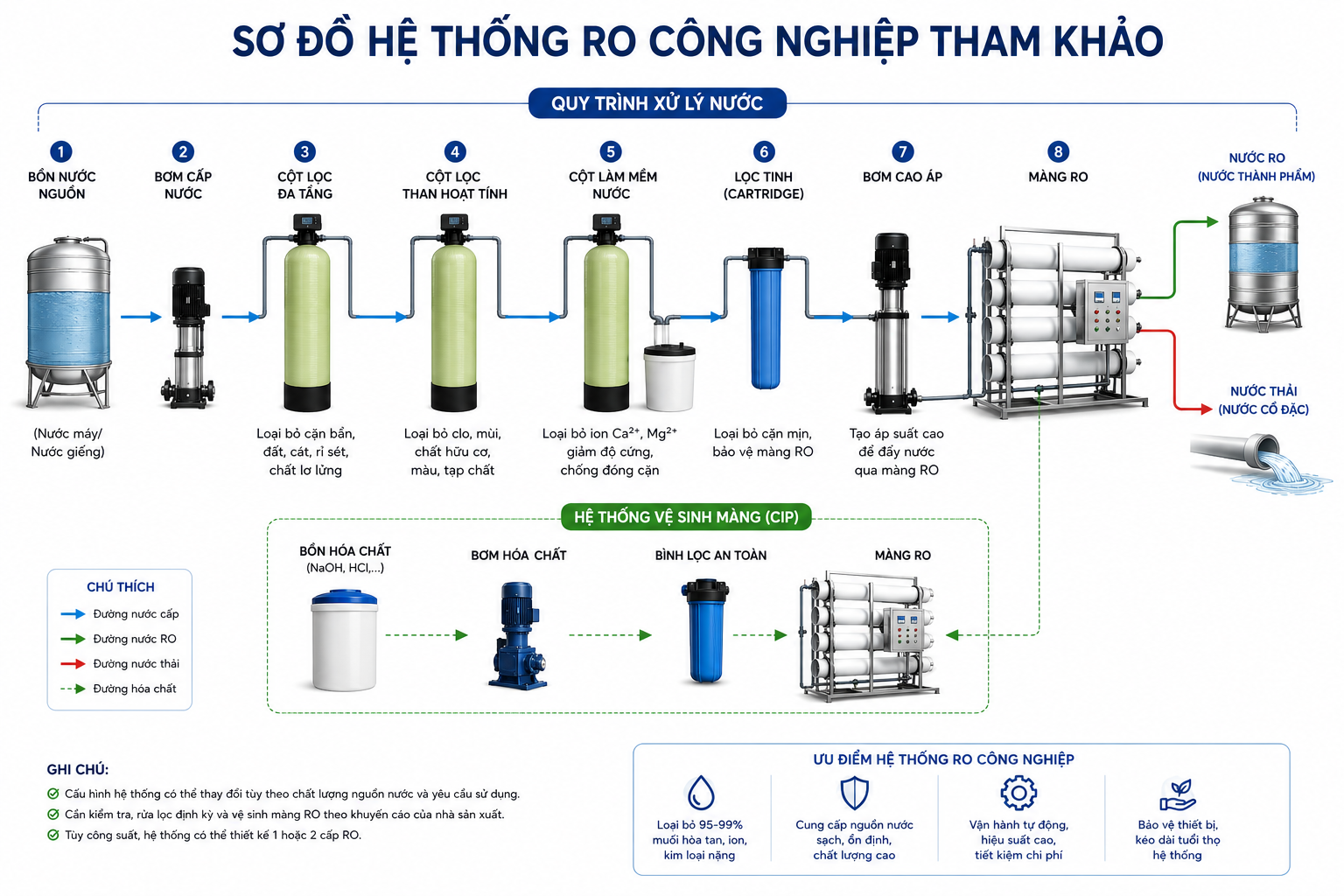

Sơ đồ tổng quát:
Nguồn nước → Tiền xử lý → Lọc tinh → Bơm cao áp → Màng RO → Nước RO
Trong đó, hệ thống có thể bao gồm các thiết bị chính:
Bồn chứa có nhiệm vụ lưu trữ nước trước khi đưa vào hệ thống xử lý.
Dung tích bồn phụ thuộc vào:
Bơm cấp đưa nước từ bồn chứa qua các thiết bị tiền xử lý.
Bơm cần đảm bảo:
Cột lọc đa tầng thường được sử dụng để loại bỏ các chất rắn lơ lửng và cặn có kích thước tương đối lớn.
Vật liệu có thể bao gồm:
Cấp lọc này giúp giảm tải cho các thiết bị phía sau.
Than hoạt tính có khả năng hấp phụ clo, mùi và một số hợp chất hữu cơ.
Đối với hệ thống RO sử dụng màng polyamide, việc kiểm soát clo dư là đặc biệt quan trọng vì clo có thể gây ảnh hưởng đến màng.
Do đó, hệ thống RO thường cần có giải pháp loại bỏ hoặc kiểm soát clo trước khi nước đi vào màng.
Nếu nguồn nước có độ cứng cao, hệ thống có thể được trang bị cột làm mềm.
Hạt nhựa trao đổi ion giúp giảm các ion gây độ cứng như:
Việc giảm độ cứng giúp hạn chế nguy cơ hình thành cáu cặn trên màng RO.
Tùy nguồn nước và thiết kế, hệ thống có thể sử dụng:
Cột làm mềm đơn → Tái sinh định kỳ
hoặc
Hai cột làm mềm luân phiên → Cấp nước liên tục
Trước khi nước đi vào bơm cao áp và màng RO, thường có một cấp lọc tinh bằng cartridge.
Lõi lọc thường được lựa chọn theo cấp độ lọc phù hợp với thiết kế, chẳng hạn:
Cartridge có nhiệm vụ giữ lại các hạt nhỏ còn sót lại và bảo vệ màng RO.
Khi chênh áp trước và sau cartridge tăng cao, cần kiểm tra và thay lõi lọc.
Bơm cao áp là thiết bị quan trọng của hệ thống RO.
Nhiệm vụ của bơm là tạo áp suất cần thiết để đẩy nước qua màng RO.
Áp suất vận hành phụ thuộc vào:
Không nên lựa chọn bơm cao áp chỉ dựa trên công suất danh nghĩa mà cần tính toán theo toàn bộ hệ thống.
Đây là bộ phận trung tâm của hệ thống.
Màng RO thường được chế tạo dạng màng cuộn xoắn (spiral wound) và được đặt trong các vỏ màng chịu áp lực.
Nước được đưa vào một đầu của vỏ màng.
Dưới tác dụng của áp suất:
Nước sạch → đi xuyên qua màng → Permeate
Nước chứa chất hòa tan → đi dọc màng → Concentrate
Tùy thiết kế, nhiều vỏ màng có thể được đấu nối theo dạng 1 cấp, 2 cấp hoặc nhiều cấp để đạt được công suất và tỷ lệ thu hồi mong muốn.

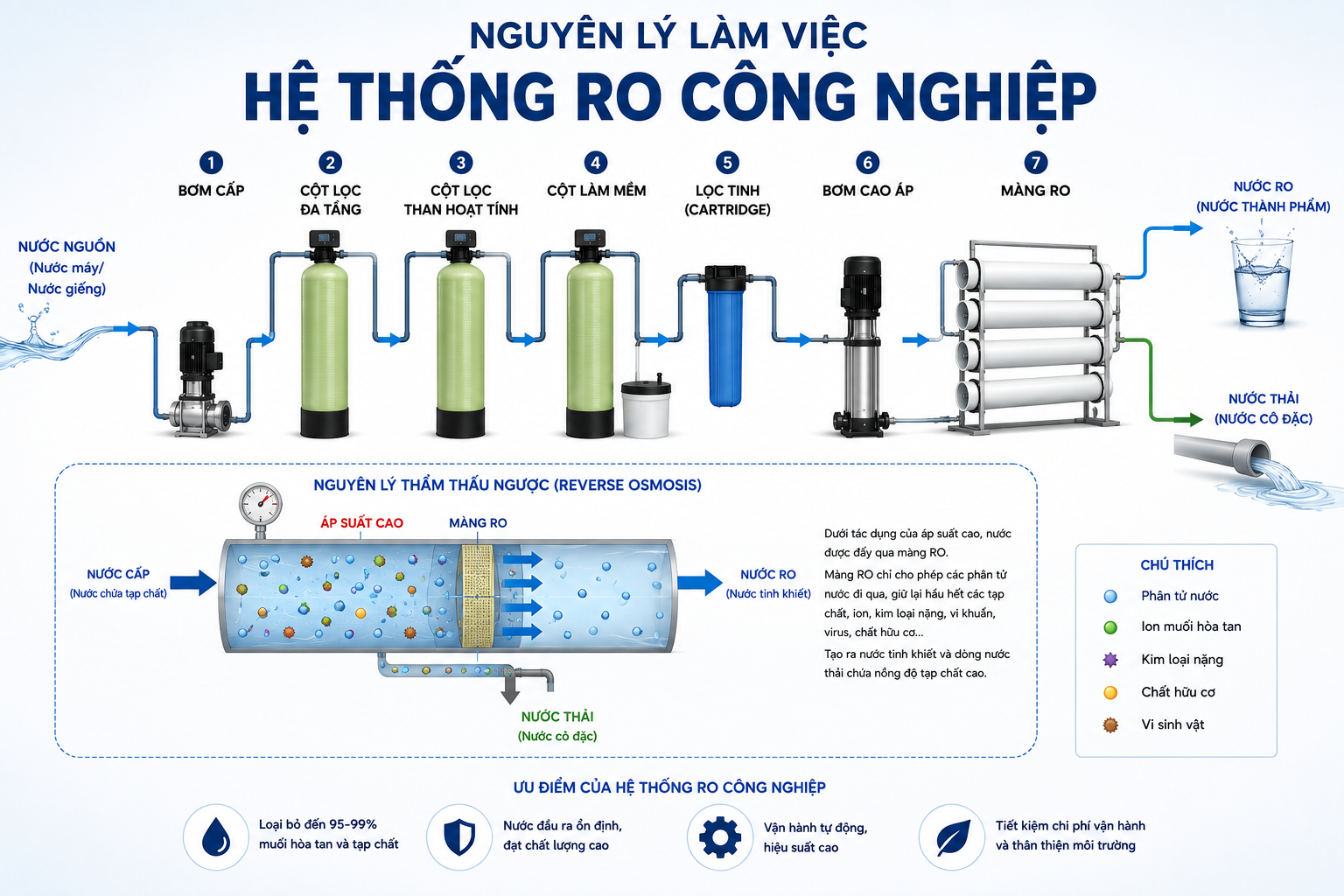

Nguyên lý cơ bản có thể mô tả như sau:
.png)
Nước sau tiền xử lý được bơm cao áp tạo áp lực để đi qua màng RO.
Màng RO cho phép các phân tử nước đi qua trong khi giữ lại phần lớn các chất hòa tan và tạp chất.
Nước sau màng được thu gom vào bồn chứa hoặc đưa trực tiếp đến công đoạn sử dụng.
Khi thiết kế một hệ thống RO, không nên chỉ quan tâm đến công suất.
Một số thông số quan trọng gồm:
Ví dụ:
Đối với hệ thống lớn hơn, công suất có thể lên đến hàng trăm m³/ngày hoặc cao hơn.
TDS càng cao thì yêu cầu thiết kế và điều kiện vận hành màng càng cần được tính toán kỹ.
Tỷ lệ thu hồi thể hiện phần trăm nước cấp được chuyển thành nước thành phẩm.
Công thức:
Recovery (%) = Lưu lượng nước RO / Lưu lượng nước cấp × 100
Ví dụ:
Nếu hệ thống nhận 10 m³/h nước cấp và tạo ra 7 m³/h nước RO:
Recovery = 7 / 10 × 100 = 70%
Phần còn lại là dòng nước cô đặc.
Tỷ lệ thu hồi thực tế cần được thiết kế dựa trên chất lượng nước và cấu hình màng, không nên cố tăng quá cao để giảm nước thải.
Nước chỉ đi qua một cấp màng RO.
Ưu điểm:
Phù hợp với nhiều nhu cầu xử lý nước thông thường.
Nước sau cấp RO thứ nhất tiếp tục được xử lý qua cấp RO thứ hai.
Ưu điểm:
RO 2 cấp thường được cân nhắc khi yêu cầu chất lượng nước cao hoặc nguồn nước đầu vào có TDS lớn.
Không phải hệ thống RO nào cũng bắt buộc phải có UF hoặc UV.
Việc bổ sung các công nghệ này phụ thuộc vào mục đích sử dụng.
Đèn UV có thể được sử dụng như một bước kiểm soát vi sinh sau RO.
UF có thể được sử dụng trong các cấu hình cần kiểm soát thêm hạt, keo hoặc vi sinh, tùy yêu cầu hệ thống.
Trong một số hệ thống, cấu hình có thể là:
Tiền xử lý → RO → UV → Bồn nước thành phẩm
Trong các hệ thống khác có thể sử dụng:
Tiền xử lý → RO → UF/UV → Bồn thành phẩm
Không nên bổ sung thiết bị chỉ vì muốn hệ thống "nhiều cấp lọc hơn". Mỗi công đoạn cần có mục đích kỹ thuật rõ ràng.
Tuổi thọ màng phụ thuộc rất nhiều vào điều kiện vận hành.
Nước có nhiều cặn, độ cứng, sắt hoặc chất hữu cơ sẽ làm tăng tải cho màng.
Tiền xử lý tốt giúp hạn chế fouling và scaling.
Áp suất cần được duy trì trong phạm vi phù hợp với loại màng và điều kiện nước.
Khi màng bị fouling hoặc scaling, cần thực hiện quy trình vệ sinh hóa chất phù hợp.
Nhiệt độ, pH, lưu lượng và tỷ lệ thu hồi đều ảnh hưởng đến hiệu suất màng.
Không nên chỉ vệ sinh màng theo một lịch cố định mà nên theo dõi các thông số vận hành.
Một số dấu hiệu cần kiểm tra:
Khi phát hiện bất thường, cần xác định nguyên nhân trước khi tiến hành CIP.
Để lựa chọn công suất phù hợp, cần xác định nhu cầu nước thực tế.
Ví dụ:
Một nhà máy cần khoảng 30 m³ nước RO mỗi ngày, vận hành hệ thống 10 giờ/ngày.
Lưu lượng trung bình cần thiết:
30 ÷ 10 = 3 m³/h
Tuy nhiên, không nên chọn máy đúng 3 m³/h mà cần xem xét:
Trong nhiều trường hợp, việc kết hợp RO + bồn chứa sẽ hợp lý hơn việc cố chọn hệ thống có công suất cực lớn để đáp ứng các thời điểm sử dụng cao.
Một hệ thống phổ biến có thể bố trí:
Bồn nước thô => Bơm cấp => Cột lọc đa tầng => Cột than hoạt tính => Cột làm mềm => Lọc cartridge => Bơm cao áp => Màng RO => Bồn nước RO Nước cô đặc => UV/UF (nếu cần) => Hệ thống sử dụng
Tùy nguồn nước, có thể bổ sung các công đoạn như khử sắt mangan, châm hóa chất, điều chỉnh pH, chống cáu cặn hoặc các bước xử lý chuyên biệt khác.
Để hệ thống hoạt động ổn định, cần xây dựng kế hoạch bảo trì.
Kiểm tra:
Kiểm tra:
Thực hiện:
Việc ghi chép các thông số vận hành theo thời gian giúp phát hiện sớm xu hướng suy giảm hiệu suất.
Hai nguồn nước cùng cần 5 m³/h nhưng có thể cần cấu hình RO hoàn toàn khác nhau.
Đây là sai lầm có thể khiến màng RO nhanh bị fouling hoặc scaling.
Hệ thống giá rẻ nhưng tiêu thụ điện cao, màng nhanh xuống cấp hoặc khó bảo trì có thể khiến tổng chi phí sở hữu cao hơn.
Cần xác định phương án thu gom, tái sử dụng hoặc xử lý dòng nước cô đặc theo điều kiện thực tế.
Sụt áp lớn hoặc bơm không đủ áp lực có thể làm hệ thống không đạt công suất thiết kế.
Chi phí đầu tư hệ thống RO phụ thuộc vào nhiều yếu tố:
Vì vậy, rất khó đưa ra một mức giá cố định cho tất cả hệ thống RO công nghiệp.
Để báo giá chính xác, cần có tối thiểu các thông tin:
Nguồn nước + Kết quả phân tích nước + Công suất yêu cầu + Mục đích sử dụng + Yêu cầu chất lượng nước đầu ra.
Hệ thống RO công nghiệp là giải pháp hiệu quả để xử lý nước có chứa hàm lượng chất hòa tan cao và đáp ứng các yêu cầu chất lượng nước khác nhau trong sản xuất.
Một hệ thống RO hiệu quả không chỉ phụ thuộc vào màng RO mà là sự kết hợp của toàn bộ hệ thống:
Tiền xử lý → Lọc tinh → Bơm cao áp → Màng RO → Xử lý sau RO → Bồn chứa và cấp nước.
Trong đó, tiền xử lý và lựa chọn cấu hình màng có vai trò đặc biệt quan trọng đối với hiệu suất và tuổi thọ hệ thống.
Doanh nghiệp nên thực hiện phân tích nguồn nước, xác định nhu cầu sử dụng và yêu cầu chất lượng nước đầu ra trước khi lựa chọn công suất cũng như cấu hình RO.
