Tìm hiểu hệ thống thông gió trong công nghiệp: cấu tạo, nguyên lý hoạt động, các loại thông gió, cách tính lưu lượng gió và giải pháp tiết kiệm năng lượng.
Table of Contents
Hệ thống thông gió trong công nghiệp đóng vai trò quan trọng trong việc kiểm soát chất lượng không khí, nhiệt độ, độ ẩm và các yếu tố ô nhiễm trong nhà xưởng. Một hệ thống thông gió được thiết kế phù hợp không chỉ giúp tạo môi trường làm việc an toàn, dễ chịu mà còn góp phần bảo vệ máy móc, nâng cao hiệu quả sản xuất và tiết kiệm năng lượng.
Đặc biệt tại các nhà máy có nhiệt lượng lớn, bụi, hơi ẩm, mùi, khí thải hoặc hóa chất phát sinh trong quá trình sản xuất, việc thiết kế hệ thống thông gió công nghiệp cần được tính toán dựa trên đặc điểm thực tế của từng dây chuyền.
Hệ thống thông gió công nghiệp là tập hợp các thiết bị và đường ống được sử dụng để đưa không khí sạch vào nhà xưởng, đồng thời loại bỏ không khí nóng, bụi, hơi ẩm, mùi, khí độc hoặc các chất ô nhiễm ra khỏi khu vực sản xuất.
Một hệ thống thông gió cơ bản có thể bao gồm:
Tùy mục đích sử dụng, thông gió công nghiệp có thể được thiết kế dưới dạng thông gió tự nhiên, thông gió cơ khí, thông gió cấp – hút cân bằng hoặc thông gió cục bộ.
Trong quá trình sản xuất, nhà xưởng thường phát sinh nhiều nguồn nhiệt và chất ô nhiễm.
Ví dụ:
Nếu không được kiểm soát, các yếu tố này có thể làm nhiệt độ và chất lượng không khí trong nhà xưởng suy giảm.
Hệ thống thông gió giúp:
Không khí sạch → cấp vào nhà xưởng → pha loãng và đẩy chất ô nhiễm → hút không khí ra ngoài.
Nhờ đó, môi trường sản xuất được kiểm soát tốt hơn.
Nguyên lý cơ bản của hệ thống thông gió là tạo ra sự chuyển động có kiểm soát của không khí.
Một hệ thống cơ bản có thể hoạt động theo sơ đồ:
Không khí ngoài trời → Bộ lọc → Quạt cấp → Nhà xưởng → Quạt hút → Xử lý → Thải ra ngoài
Trong đó:
Không khí từ bên ngoài được đưa vào hệ thống thông qua cửa lấy gió hoặc hệ thống cấp gió.
Tùy yêu cầu, không khí có thể được:
Quạt cấp đưa không khí vào khu vực cần thông gió thông qua hệ thống ống gió và miệng cấp.
Không khí nóng, bụi hoặc khí ô nhiễm được thu gom tại các vị trí phù hợp.
Quạt hút đưa không khí ra khỏi nhà xưởng. Nếu có bụi hoặc khí độc, dòng khí có thể được đưa qua thiết bị xử lý trước khi thải ra môi trường.

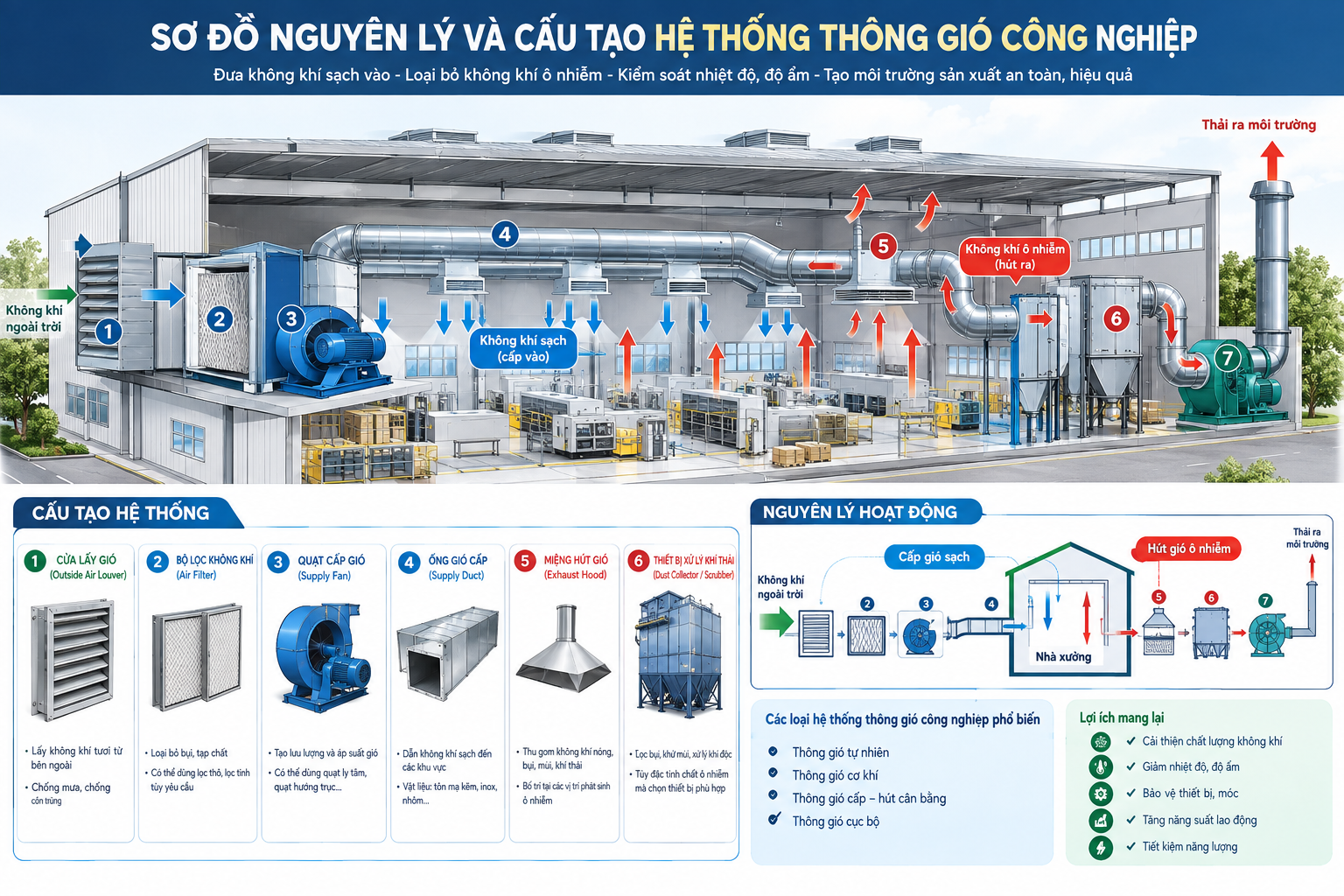

Một hệ thống thông gió cơ khí điển hình có thể bố trí như sau:
Cửa lấy gió ngoài trời => Bộ lọc=> Quạt cấp gió=> Ống gió cấp=> Miệng cấp gió=> Khu vực sản xuất=> Miệng hút=> Ống gió hút=> Thiết bị xử lý=> Quạt hút=> Ống xả=> Môi trường
Đối với các nhà xưởng có yêu cầu cao về chất lượng không khí, hệ thống có thể kết hợp thêm AHU, bộ lọc nhiều cấp, thiết bị thu hồi nhiệt hoặc hệ thống điều hòa không khí.
Quạt là thiết bị tạo ra lưu lượng và áp suất cần thiết để vận chuyển không khí.
Một số loại thường được sử dụng gồm:
Việc lựa chọn quạt phụ thuộc vào lưu lượng gió, áp suất, nhiệt độ, môi trường làm việc và đặc tính của chất ô nhiễm.
Đường ống có nhiệm vụ vận chuyển không khí từ quạt đến các vị trí cấp hoặc hút.
Vật liệu đường ống có thể được lựa chọn tùy môi trường:
Đối với hệ thống hút bụi hoặc khí có tính ăn mòn, vật liệu đường ống cần được lựa chọn phù hợp với đặc tính môi trường.
Miệng cấp gió giúp phân phối không khí vào khu vực cần thông gió.
Miệng hút có nhiệm vụ thu gom không khí cần loại bỏ.
Vị trí bố trí hai loại miệng này ảnh hưởng trực tiếp đến hiệu quả thông gió.
Ví dụ:
Nguồn nhiệt ở phía trên → bố trí hút gió phía trên.
Nguồn ô nhiễm tại một vị trí cụ thể → ưu tiên hút cục bộ ngay tại nguồn.
Bộ lọc được sử dụng để loại bỏ bụi và các hạt có kích thước khác nhau.
Tùy yêu cầu, hệ thống có thể sử dụng:
Việc lựa chọn cấp lọc cần dựa trên chất lượng không khí đầu vào và yêu cầu của khu vực sản xuất.
Trong những nhà máy phát sinh bụi hoặc khí ô nhiễm, chỉ hút không khí ra ngoài là chưa đủ.
Dòng khí có thể cần được đưa qua các thiết bị xử lý như:
Thông gió tự nhiên sử dụng sự chênh lệch nhiệt độ và áp suất để tạo chuyển động không khí.
Các giải pháp thường gặp:
Ưu điểm: Chi phí đầu tư thấp, ít tiêu thụ điện.
Hạn chế: Khó kiểm soát chính xác lưu lượng và phụ thuộc nhiều vào điều kiện thời tiết.
Sử dụng quạt để chủ động đưa không khí vào hoặc hút không khí ra.
Đây là giải pháp phổ biến trong các nhà xưởng hiện đại vì có thể kiểm soát tốt hơn lưu lượng và hướng chuyển động của không khí.
Hệ thống đồng thời có:
Quạt cấp gió + quạt hút gió
Nhờ đó có thể chủ động kiểm soát lượng không khí đưa vào và lượng không khí đưa ra.
Đây là giải pháp phù hợp với nhiều nhà xưởng có yêu cầu kiểm soát môi trường.
Thay vì xử lý toàn bộ thể tích nhà xưởng, hệ thống tập trung hút chất ô nhiễm ngay tại nguồn phát sinh.
Ví dụ:
Máy sản xuất → Chụp hút → Ống gió → Thiết bị xử lý → Quạt hút → Ống xả
Thông gió cục bộ thường có hiệu quả cao trong việc kiểm soát bụi, khói, hơi và khí phát sinh từ một công đoạn cụ thể.
| Tiêu chí | Thông gió tổng thể | Thông gió cục bộ |
|---|---|---|
| Phạm vi | Toàn bộ nhà xưởng | Khu vực phát sinh ô nhiễm |
| Kiểm soát nguồn ô nhiễm | Trung bình | Tốt |
| Lưu lượng gió | Thường lớn | Có thể thấp hơn |
| Ứng dụng | Giảm nhiệt, trao đổi không khí | Bụi, khói, hơi, khí tại nguồn |
| Hiệu quả | Phụ thuộc bố trí | Cao nếu thiết kế đúng |
| Khả năng kết hợp | Có thể kết hợp | Nên kết hợp với thông gió tổng thể |
Trong thực tế, kết hợp thông gió tổng thể và thông gió cục bộ thường mang lại hiệu quả tốt hơn so với chỉ sử dụng một phương pháp.
Một trong những thông số quan trọng khi thiết kế hệ thống thông gió là lưu lượng gió.
Một phương pháp tính sơ bộ thường sử dụng số lần trao đổi không khí:
Q = V × N
Trong đó:
Ví dụ:
Một nhà xưởng có:
Thể tích:
V = 50 × 20 × 8 = 8.000 m³
Nếu yêu cầu sơ bộ là 5 lần trao đổi không khí mỗi giờ:
Q = 8.000 × 5 = 40.000 m³/h
Như vậy, tổng lưu lượng thông gió sơ bộ cần khoảng 40.000 m³/h.
Tuy nhiên, đây chỉ là phương pháp ước tính ban đầu. Thiết kế thực tế cần xem xét thêm nguồn nhiệt, tải ô nhiễm, số lượng người, thiết bị sản xuất, đặc tính chất ô nhiễm và yêu cầu của từng khu vực.
Một hệ thống thông gió hiệu quả không đơn giản là lắp càng nhiều quạt càng tốt.
Đây là cơ sở để xác định quy mô hệ thống và lưu lượng không khí cần trao đổi.
Các thiết bị sinh nhiệt lớn có thể làm nhiệt độ trong nhà xưởng tăng cao.
Cần xác định:
Cần xác định loại chất ô nhiễm:
Từ đó lựa chọn phương án hút và xử lý phù hợp.
Luồng không khí nên được thiết kế sao cho không khí sạch không đi qua vùng ô nhiễm trước khi đến vị trí người lao động.
Quạt công nghiệp và dòng khí tốc độ cao có thể tạo ra tiếng ồn. Vì vậy cần xem xét:
Thông gió công nghiệp có thể tiêu thụ lượng điện đáng kể nếu hệ thống hoạt động liên tục.
Một số giải pháp giúp giảm năng lượng gồm:
Điều chỉnh tốc độ quạt theo nhu cầu thực tế thay vì luôn vận hành ở công suất tối đa.
Có thể sử dụng cảm biến:
Hệ thống điều khiển sẽ tự động tăng hoặc giảm lưu lượng gió.
Đối với nhà máy cần cấp gió đã xử lý, có thể sử dụng bộ trao đổi nhiệt thu hồi năng lượng giữa dòng khí cấp và dòng khí thải.
Giải pháp này đặc biệt hữu ích khi không khí cấp cần được làm lạnh hoặc gia nhiệt.
Thông gió và điều hòa nên được tính toán đồng bộ.
Nếu đưa quá nhiều không khí nóng từ bên ngoài vào trong nhà xưởng mà không kiểm soát, tải lạnh của hệ thống điều hòa sẽ tăng đáng kể.
Trong các nhà máy có nhu cầu kiểm soát đồng thời nhiệt độ, độ ẩm và chất lượng không khí, hệ thống thông gió có thể kết hợp với Heat Pump.
Một mô hình tham khảo:
Không khí ngoài trời → Lọc → Heat Pump/AHU → Quạt cấp → Nhà xưởng
Trong đó Heat Pump có thể hỗ trợ:
Đặc biệt, nếu nhà máy có nguồn nhiệt thải, có thể nghiên cứu phương án thu hồi nhiệt để tái sử dụng, giúp nâng cao hiệu quả năng lượng của toàn bộ hệ thống.
Một hệ thống thông gió được thiết kế đúng có thể mang lại nhiều lợi ích:
Giảm sự tích tụ của bụi, mùi, hơi và các chất ô nhiễm.
Loại bỏ lượng nhiệt dư phát sinh từ máy móc và quá trình sản xuất.
Giúp hạn chế tình trạng không khí quá ẩm trong một số khu vực sản xuất.
Môi trường có nhiệt độ và độ ẩm phù hợp có thể góp phần hạn chế ảnh hưởng bất lợi đến máy móc.
Không khí được lưu thông tốt giúp môi trường làm việc dễ chịu hơn.
Nếu được thiết kế và điều khiển hợp lý, hệ thống có thể giảm lượng điện tiêu thụ so với việc vận hành quạt ở công suất cố định.
Quạt có lưu lượng lớn chưa chắc tạo ra hệ thống thông gió hiệu quả.
Cần quan tâm đến đường đi của không khí và sự phân bố lưu lượng trong toàn bộ nhà xưởng.
Nếu miệng hút đặt quá xa nguồn ô nhiễm, hiệu quả thu gom sẽ giảm.
Khi hệ thống hút một lượng lớn không khí ra ngoài nhưng không có lượng khí cấp bù phù hợp, nhà xưởng có thể hình thành áp suất âm lớn.
Điều này làm giảm hiệu quả hoạt động của hệ thống và gây khó khăn cho cửa ra vào, cửa lấy gió.
Đối với các quy trình phát sinh bụi, hơi hoặc khí ô nhiễm, cần xem xét thiết bị xử lý phù hợp trước khi xả ra môi trường.
Lựa chọn quạt và tốc độ gió không phù hợp có thể làm tăng độ ồn trong nhà xưởng.
Một dự án thông gió nên được triển khai theo các bước:
Bước 1: Khảo sát nhà xưởng.
Bước 2: Xác định nguồn nhiệt và nguồn ô nhiễm.
Bước 3: Xác định yêu cầu chất lượng không khí.
Bước 4: Tính toán lưu lượng gió.
Bước 5: Xác định vị trí cấp và hút.
Bước 6: Tính toán đường ống gió.
Bước 7: Lựa chọn quạt.
Bước 8: Lựa chọn bộ lọc và thiết bị xử lý.
Bước 9: Thiết kế hệ thống điều khiển.
Bước 10: Kiểm tra, cân bằng và hiệu chỉnh hệ thống sau khi lắp đặt.
Hệ thống thông gió trong công nghiệp là một thành phần quan trọng trong thiết kế nhà xưởng hiện đại. Một hệ thống được tính toán đúng không chỉ giúp đưa không khí sạch vào khu vực sản xuất mà còn kiểm soát nhiệt độ, độ ẩm, bụi, mùi và các chất ô nhiễm phát sinh trong quá trình sản xuất.
Tùy đặc điểm từng nhà máy, có thể lựa chọn thông gió tự nhiên, thông gió cơ khí, thông gió tổng thể, thông gió cục bộ hoặc kết hợp nhiều giải pháp.
Đặc biệt, xu hướng hiện nay là xây dựng hệ thống theo hướng thông gió + xử lý không khí + thu hồi nhiệt + điều khiển thông minh, từ đó vừa nâng cao chất lượng môi trường sản xuất vừa tối ưu mức tiêu thụ năng lượng.
Việc thiết kế nên dựa trên khảo sát thực tế về thể tích nhà xưởng, nguồn nhiệt, nguồn ô nhiễm, lưu lượng gió, nhiệt độ, độ ẩm và yêu cầu sản xuất, thay vì chỉ lựa chọn thiết bị dựa trên công suất danh nghĩa.
