Heat Pump đang trở thành một trong những giải pháp cung cấp nước nóng được nhiều gia đình quan tâm nhờ khả năng tiết kiệm điện, vận hành an toàn và đáp ứng nhu cầu sử dụng nước nóng cho nhiều phòng tắm cùng lúc.
Khác với bình nóng lạnh điện truyền thống sử dụng điện trở để tạo nhiệt, máy nước nóng Heat Pump sử dụng nguyên lý bơm nhiệt để lấy nhiệt từ môi trường xung quanh và truyền vào nước. Nhờ đó, hệ thống có thể tạo ra nước nóng với mức tiêu thụ điện thấp hơn đáng kể so với phương pháp gia nhiệt trực tiếp trong nhiều điều kiện vận hành.
Vậy Heat Pump cho gia đình hoạt động như thế nào? Cấu tạo gồm những thiết bị gì? Nên lựa chọn công suất bao nhiêu và lắp đặt ra sao? Hãy cùng BBHOME tìm hiểu trong bài viết dưới đây.
Heat Pump – máy bơm nhiệt là thiết bị sử dụng điện năng để vận chuyển nhiệt từ môi trường có nhiệt độ thấp sang môi trường có nhiệt độ cao hơn.
Đối với hệ thống nước nóng gia đình, Heat Pump hấp thụ nhiệt từ không khí bên ngoài và truyền lượng nhiệt này vào nước trong bồn chứa.
Có thể hình dung đơn giản:
Không khí → Heat Pump → Nhiệt năng → Nước nóng
Thay vì dùng điện để trực tiếp đốt nóng nước, Heat Pump sử dụng điện chủ yếu để vận hành máy nén và hệ thống tuần hoàn môi chất lạnh.
Đây chính là điểm khác biệt quan trọng giúp Heat Pump có hiệu suất sử dụng năng lượng cao.
Nhu cầu sử dụng nước nóng trong gia đình ngày càng lớn, đặc biệt với những căn nhà có:
Nếu sử dụng nhiều bình nóng lạnh điện riêng lẻ, hệ thống sẽ có nhiều thiết bị, nhiều đường điện và khó kiểm soát tổng mức tiêu thụ năng lượng.
Heat Pump cho phép tập trung sản xuất và lưu trữ nước nóng trong một hệ thống, sau đó phân phối đến các khu vực sử dụng.
Mô hình cơ bản:
Heat Pump → Bồn chứa nước nóng → Đường ống nước nóng → Các phòng sử dụng
Một hệ thống Heat Pump nước nóng hoàn chỉnh thường bao gồm các thành phần chính:
Đây là thiết bị trung tâm của hệ thống.
Bên trong máy thường có:
Máy có nhiệm vụ lấy nhiệt từ không khí và truyền vào nước.
Bồn chứa có nhiệm vụ lưu trữ nước nóng sau khi được gia nhiệt.
Dung tích bồn phụ thuộc vào:
Các gia đình có nhu cầu lớn có thể sử dụng bồn chứa dung tích lớn hoặc kết hợp nhiều bồn.
Bơm tuần hoàn giúp đưa nước giữa Heat Pump và bồn chứa hoặc duy trì tuần hoàn trong hệ thống nước nóng.
Đối với nhà nhiều tầng, việc thiết kế vòng tuần hoàn nước nóng có thể giúp giảm thời gian chờ nước nóng tại các điểm sử dụng.
Hệ thống đường ống thường gồm:
Việc lựa chọn vật liệu và kích thước đường ống cần phù hợp với nhiệt độ và áp suất vận hành.

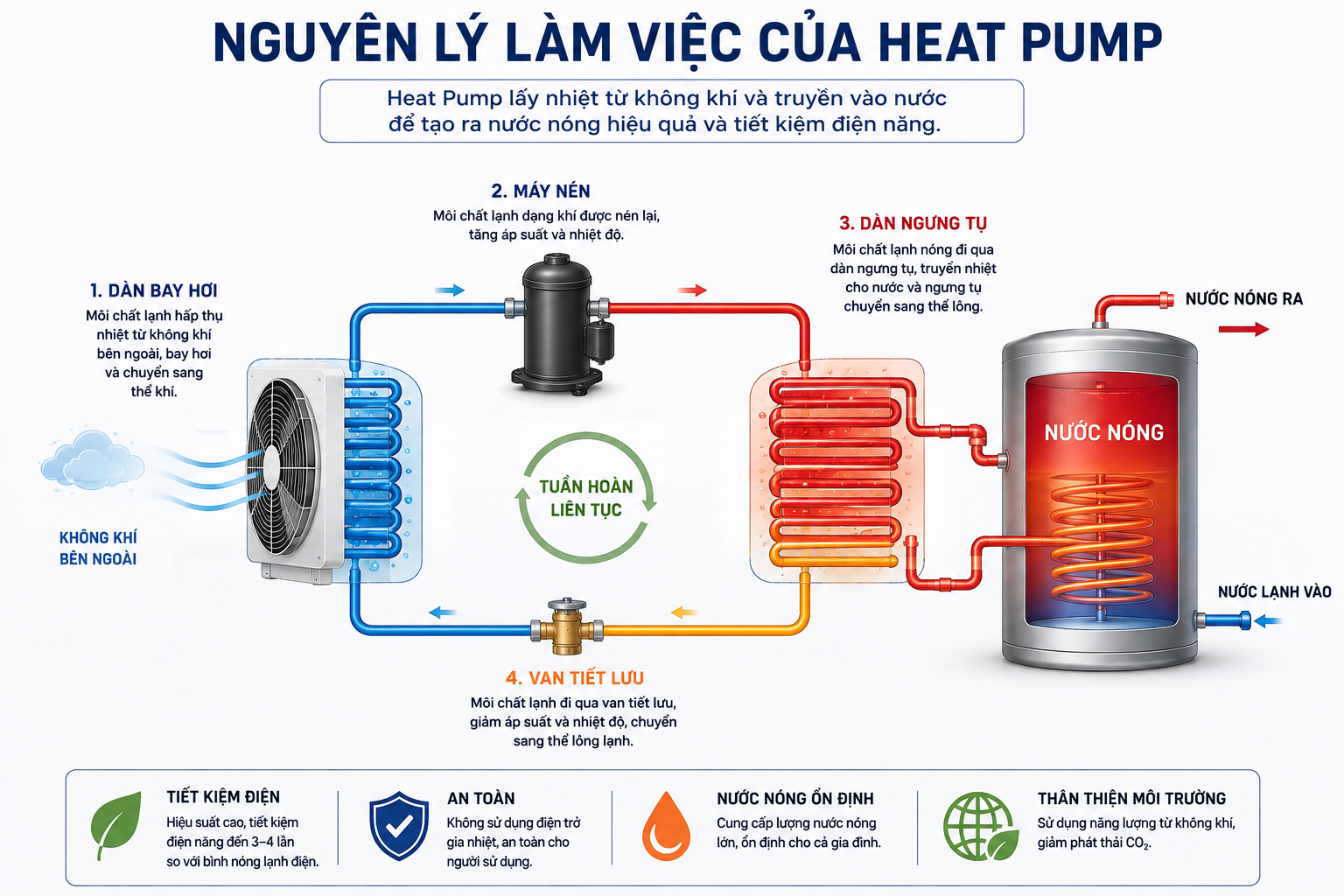

Nguyên lý hoạt động của Heat Pump có thể mô tả qua 4 bước chính.
Quạt đưa không khí môi trường đi qua dàn trao đổi nhiệt.
Môi chất lạnh bên trong hệ thống hấp thụ nhiệt từ không khí.
Máy nén nén môi chất lạnh, làm tăng áp suất và nhiệt độ của môi chất.
Môi chất nóng đi qua bộ trao đổi nhiệt và truyền nhiệt cho nước.
Nước trong bồn được gia nhiệt dần lên nhiệt độ cài đặt.
Sau khi truyền nhiệt, môi chất được giảm áp và tiếp tục quay trở lại chu trình.
Quá trình này diễn ra liên tục cho đến khi nước đạt nhiệt độ mong muốn.

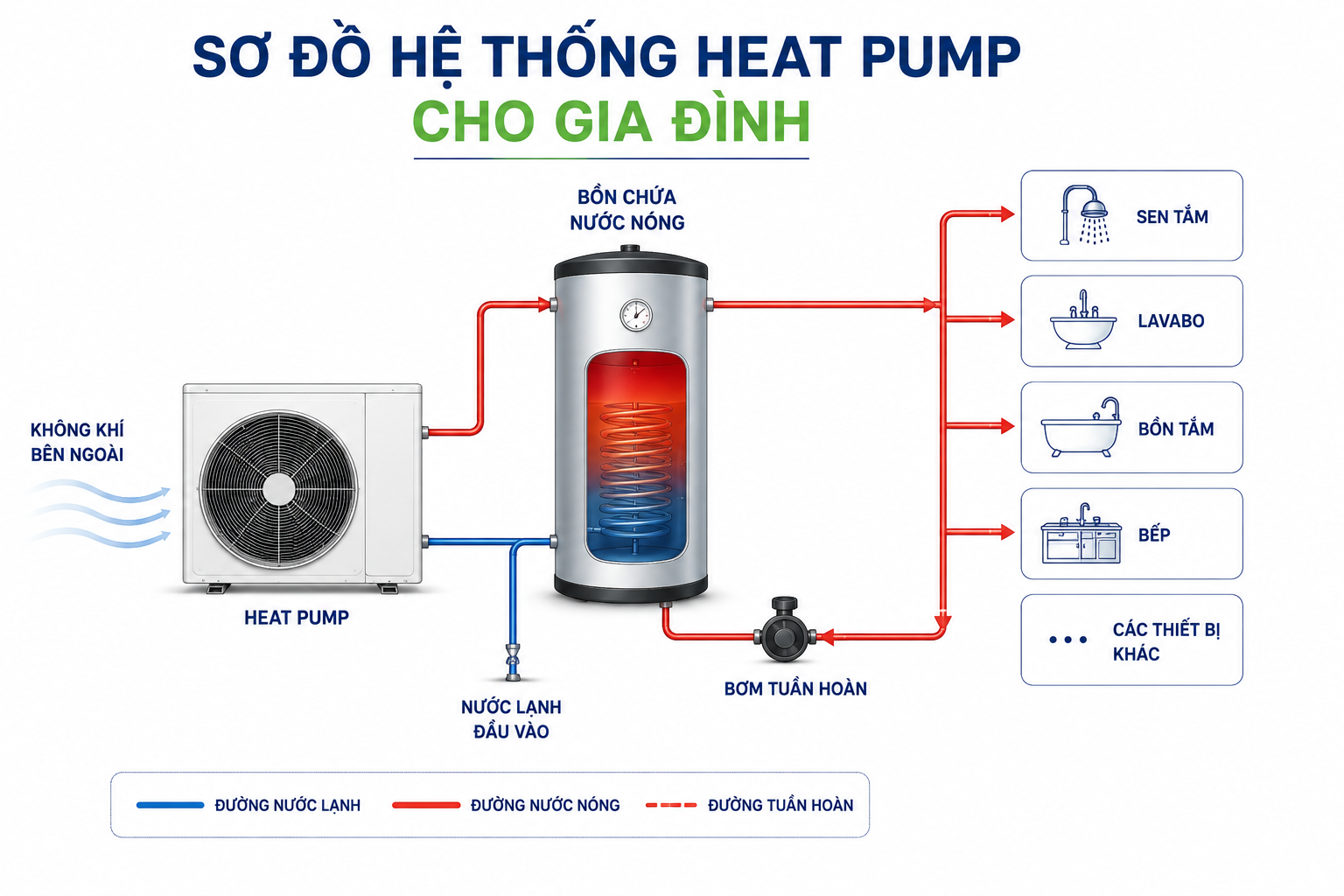

Một hệ thống cơ bản có thể bố trí như sau:
NGUỒN NƯỚC LẠNH
↓
BỒN CHỨA NƯỚC LẠNH
↓
HEAT PUMP
↓
BỒN CHỨA NƯỚC NÓNG
↓
BƠM TUẦN HOÀN
↓
ĐƯỜNG ỐNG NƯỚC NÓNG
↓
PHÒNG TẮM – BẾP – CÁC ĐIỂM SỬ DỤNG
Đối với nhà nhiều tầng, có thể bổ sung đường tuần hoàn nước nóng:
Bồn nước nóng → Các tầng → Đường hồi → Bồn nước nóng
Cách bố trí này giúp nước nóng lưu thông trong hệ thống và giảm thời gian chờ khi mở vòi.
Đây là ưu điểm nổi bật nhất của công nghệ Heat Pump.
Bình nóng lạnh điện truyền thống sử dụng điện trở để chuyển điện năng trực tiếp thành nhiệt năng.
Trong khi đó, Heat Pump sử dụng điện để vận chuyển nhiệt từ môi trường vào nước.
Vì vậy, lượng nhiệt tạo ra có thể lớn hơn nhiều lần so với lượng điện năng mà thiết bị tiêu thụ trong điều kiện vận hành phù hợp.
Thông số thường được dùng để đánh giá hiệu suất Heat Pump là COP – Coefficient of Performance.
Ví dụ minh họa:
Nếu một thiết bị có COP = 4, về mặt nguyên lý tại điều kiện thử nghiệm tương ứng, 1 đơn vị điện năng có thể cung cấp khoảng 4 đơn vị nhiệt năng cho nước.
Tuy nhiên, COP thực tế thay đổi theo:
Do đó, không nên chỉ dựa vào một con số COP quảng cáo để đánh giá toàn bộ hiệu quả của hệ thống.
| Tiêu chí | Heat Pump | Bình nóng lạnh điện |
|---|---|---|
| Nguyên lý | Bơm nhiệt từ môi trường | Điện trở gia nhiệt |
| Hiệu suất năng lượng | Cao | Thấp hơn |
| Tiết kiệm điện | Tốt khi sử dụng đúng điều kiện | Phụ thuộc thời gian sử dụng |
| Nhu cầu nước nóng lớn | Phù hợp | Có thể cần nhiều bình |
| Nhà nhiều phòng tắm | Rất phù hợp | Khó tối ưu nếu dùng nhiều bình |
| Bồn chứa | Thường sử dụng | Có thể có hoặc không |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
| Vận hành | Cần hệ thống đồng bộ | Đơn giản |
| An toàn điện tại điểm dùng | Có thể tốt hơn nếu thiết kế đúng | Cần quản lý thiết bị điện tại từng điểm |
Kết luận: Nếu gia đình có nhu cầu nước nóng lớn và sử dụng thường xuyên, Heat Pump thường đáng cân nhắc hơn về hiệu quả năng lượng lâu dài.
Không nên chọn công suất Heat Pump chỉ dựa vào số thành viên.
Cần tính đến nhu cầu nước nóng cực đại.
Ví dụ:
Có thể sử dụng hệ thống dung tích và công suất vừa phải, phù hợp với nhu cầu tắm và sinh hoạt thông thường.
Nên cân nhắc bồn chứa lớn hơn và công suất Heat Pump phù hợp với số lượng phòng tắm.
Có thể cần:
Điểm quan trọng là phải tính lưu lượng nước nóng tại thời điểm cao điểm, thay vì chỉ tính tổng lượng nước sử dụng trong ngày.
Đối với nhà phố hoặc biệt thự 4 tầng, hệ thống Heat Pump có thể được bố trí tập trung tại khu vực kỹ thuật.
Một phương án tham khảo:
Bồn nước lạnh
↓
Heat Pump
↓
Bồn chứa nước nóng
↓
Bơm tuần hoàn
↓
Trục nước nóng chính
↓
Tầng 1 – Tầng 2 – Tầng 3 – Tầng 4
Mỗi tầng được bố trí các nhánh cấp đến:
Nếu đường ống dài, nên thiết kế đường hồi tuần hoàn nước nóng để hạn chế thời gian chờ nước nóng.
Có thể.
Đây là một trong những phương án đáng cân nhắc đối với những gia đình muốn giảm chi phí năng lượng.
Hệ thống có thể kết hợp:
Điện mặt trời → Heat Pump → Bồn nước nóng
Khi nguồn điện mặt trời đang có sản lượng tốt, Heat Pump có thể sử dụng điện để gia nhiệt nước.
Bồn nước nóng đóng vai trò như một dạng lưu trữ năng lượng dưới dạng nhiệt, giúp gia đình tận dụng năng lượng sản xuất được trong ngày.
Tuy nhiên, cần thiết kế đồng bộ giữa:
Heat Pump tận dụng nhiệt từ môi trường nên có thể đạt hiệu suất cao hơn phương pháp gia nhiệt điện trở trong nhiều điều kiện.
Một hệ thống có thể cung cấp nước nóng cho nhiều phòng tắm và khu vực sử dụng.
Có thể thiết kế đường ống nước nóng và đường tuần hoàn đến từng tầng.
Thiết bị tạo nước nóng không nhất thiết phải đặt trực tiếp tại từng phòng tắm, giúp giảm số lượng thiết bị điện công suất lớn tại các điểm sử dụng.
Tuy nhiên, hệ thống điện và nước vẫn cần được lắp đặt đúng tiêu chuẩn.
Heat Pump có thể kết hợp với hệ thống điện mặt trời để tối ưu hiệu quả sử dụng năng lượng.
Heat Pump có nhiều ưu điểm nhưng không phải trường hợp nào cũng phù hợp.
So với một bình nóng lạnh điện thông thường, hệ thống Heat Pump thường có chi phí đầu tư ban đầu cao hơn.
Cần bố trí vị trí cho:
Nếu công suất quá nhỏ, hệ thống có thể không đáp ứng được nhu cầu vào giờ cao điểm.
Nếu công suất quá lớn, chi phí đầu tư sẽ tăng không cần thiết.
Hiệu suất Heat Pump phụ thuộc vào nhiệt độ môi trường và điều kiện vận hành. Vì vậy, cần xem thông số hiệu suất ở điều kiện thực tế, không chỉ nhìn vào COP danh nghĩa.
Trước khi lựa chọn thiết bị, gia đình nên xác định:
Đây là cơ sở để ước tính nhu cầu nước nóng.
Nhà có 4 phòng tắm sẽ có nhu cầu khác hoàn toàn nhà chỉ có 1 phòng tắm.
Cần xem gia đình thường sử dụng nước nóng:
Bồn phải đủ lớn để đáp ứng nhu cầu vào giờ cao điểm.
Công suất phải phù hợp với tốc độ tiêu thụ và khả năng phục hồi nhiệt của bồn.
Đường ống nước nóng và bồn chứa cần được cách nhiệt tốt để hạn chế thất thoát nhiệt.
Cần đảm bảo thiết bị có đủ không gian thông thoáng để hút và xả khí, đồng thời thuận tiện cho việc bảo trì.
Vị trí đặt máy ảnh hưởng trực tiếp đến hiệu quả vận hành.
Một số vị trí thường được cân nhắc:
Không nên đặt thiết bị ở nơi quá kín hoặc không đảm bảo khả năng trao đổi không khí.
Đối với nhà phố 4 tầng, có thể bố trí Heat Pump và bồn nước nóng tại khu vực sân thượng hoặc tầng kỹ thuật, sau đó sử dụng hệ thống đường ống để phân phối nước nóng xuống các tầng.
Trong nhiều trường hợp, một hệ thống Heat Pump trung tâm là phương án rất đáng cân nhắc.
Thay vì:
Tầng 1 → 1 bình nóng lạnh
Tầng 2 → 1 bình nóng lạnh
Tầng 3 → 1 bình nóng lạnh
Tầng 4 → 1 bình nóng lạnh
có thể thiết kế:
Heat Pump trung tâm → Bồn nước nóng → Hệ thống cấp nước nóng → Tất cả các tầng
Phương án này giúp hệ thống tập trung hơn, dễ quản lý và có tiềm năng tối ưu năng lượng tốt hơn khi nhu cầu sử dụng nước nóng lớn.
Heat Pump cho gia đình là giải pháp cung cấp nước nóng hiện đại, đặc biệt phù hợp với những gia đình có nhu cầu sử dụng nước nóng lớn, nhiều phòng tắm hoặc nhà nhiều tầng.
Thay vì sử dụng điện để gia nhiệt trực tiếp, Heat Pump khai thác nhiệt từ môi trường và truyền vào nước. Nhờ đó, hệ thống có thể đạt hiệu suất năng lượng cao và giảm lượng điện tiêu thụ trong điều kiện vận hành phù hợp.
Một hệ thống Heat Pump gia đình hoàn chỉnh thường bao gồm:
Nguồn nước → Heat Pump → Bồn chứa nước nóng → Bơm tuần hoàn → Đường ống nước nóng → Các tầng sử dụng
Để đạt hiệu quả cao, cần lựa chọn đúng công suất Heat Pump, dung tích bồn chứa, đường kính đường ống và phương án tuần hoàn nước nóng dựa trên nhu cầu thực tế của từng ngôi nhà.
Đặc biệt với nhà phố 3–4 tầng hoặc biệt thự, việc thiết kế hệ thống ngay từ giai đoạn xây dựng sẽ giúp tối ưu vị trí thiết bị, đường ống và chi phí thi công.
